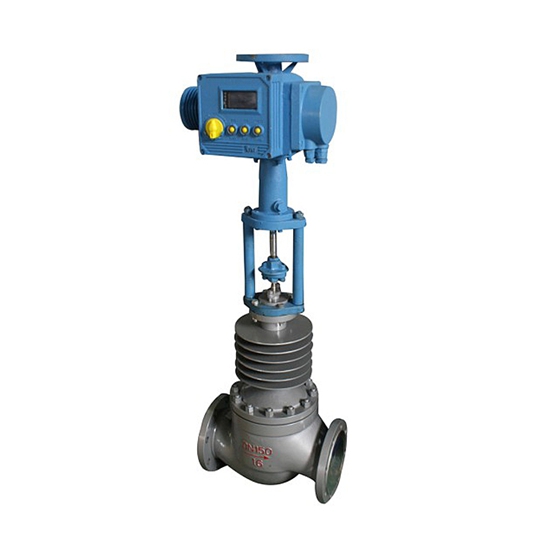

ZDLM高溫套筒電動調節閥

關注次數：

型號：ZDLM

技術參數：

ZDLM電動高溫套筒調節閥允許泄漏量：硬密封：Ⅳ級軟密封：VI級
作用方式：電開、電關
信號范圍 (mA.DC：0～10 4～20
電源電壓：220V、50H Z 380V、50H Z 24V、AC/DC
環境溫度 (℃：伺服放大器： 5～45

ZDLM高溫套筒電動調節閥采用圓筒型薄壁窗口形閥芯導向。配用DKZ直行程電動執行機構，接受0～10或4～20mA.DC信號驅動閥門啟閉。其中電動高溫套筒調節閥用于將兩種流體混合成第三種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。

電動高溫套筒調節閥口徑由25mm至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，溫度范圍-60℃至450℃，控制信號為0～10或4～20mA.DC。配用不同的執行機構可分為普通型和電子型兩種。

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200
額定流量系數 KV	合流	8.5	13	21	34	53	85	135	210	340	535
	分流						85	135	210	340	535
額定行程 (mm)		16		25		40			60
流量特性		直線拋物線
工作溫度 (℃)		普通型：鑄鐵： -20～200、鑄鋼：-40～250、鑄不銹鋼：-60～250散熱型：鑄鋼： -40～450、鑄不銹鋼：-60～450
介質溫度 (℃)		200以下(對合流閥而言)
固有可調比 R		30
公稱壓力 PN(MPa)		1.0 1.6 4.0 6.4
允許泄漏量		硬密封：Ⅳ級軟密封：VI級
作用方式		電開、電關
信號范圍 (mA.DC)		0～10 4～20
電源電壓		220V、50H Z 380V、50H Z 24V、AC/DC
環境溫度 (℃)		伺服放大器： 5～45 執行機構：-10～55
全行程時間S	普通型	12.5		20		32			48
	電子型	30		30		48			60
消耗功率(W)	普通型	28				35
	電子型	, 6		15		25			40

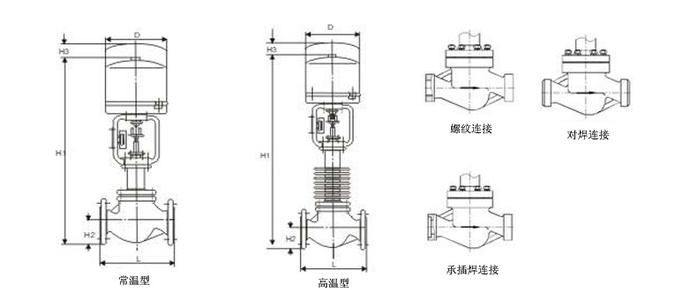

電動溫度調節閥相關結構圖：

電動溫度調節閥訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數
7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號
10.其它特殊要求
