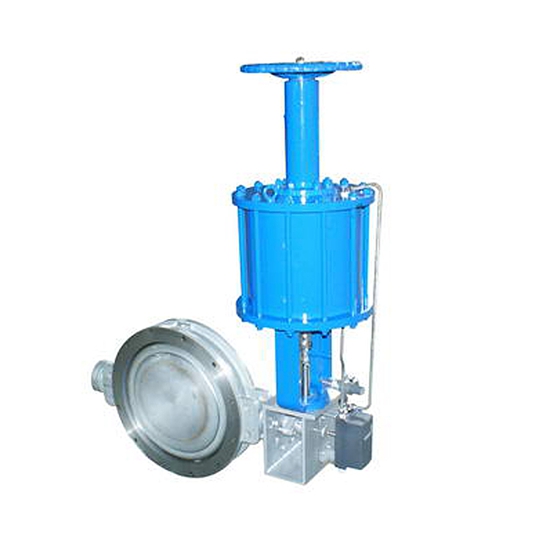

ZSLW氣動調節蝶閥703

關注次數：

型號：

技術參數：

ZSLW氣動調節蝶閥703干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。
結構簡單緊湊，加工方便，
易制成大口徑，具有自清洗作用，
阻力系數小，流通能力大。

概述：
ZMAW氣動薄膜調節蝶閥，ZSRW、ZSCW氣動活塞調節蝶閥輸入控制信號（4-20mADC或1-5VDC）氣源即可控制運轉，適用于懸浮顆粒的流體及濃、濁漿狀流體的調節。干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。

特點：
結構簡單緊湊，加工方便，
易制成大口徑，具有自清洗作用，
阻力系數小，流通能力大。

主要零件材料：

零件名稱	材料	溫度范圍℃
閥體閥板	ZG230-450	-40-450
	ZG1Cr18Ni9Ti	-250-550
	ZG0Cr18Ni12Mo2Ti

主要技術參數：

公稱通徑 mm		50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
額定流量系數Kv		85	220	340	530	770	1360	2130	3060	4160	5450	6900	8500	12200	16600	21700	27540	34000
公稱壓力 MPa		0.6
額定轉角 °		70
信號壓力 KPa		20～100
流量特性		近似等百分比
介質溫度 ℃		-20～200(常溫) ； -40～450(中溫) ； -40～600(高溫)
接管法蘭		按JB78-59對夾式法蘭連接
信號連接螺孔		M16×1.5
配用執行機構	薄膜式	ZMA-2			ZMA-3			ZMA-4			ZMA-5
	活塞式													ZSC-45
閥體材質		ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
可配附件		手輪、定位器、空氣過濾減壓器等。

外形尺寸：

公稱通徑	D1	D2	L1	L2	n-d	H	H1	H2	D	L3	法蘭端面距
50	110		92	200	4-14	637	582	382	280	278	60
80	150	125	92	200	4-18	644	582	382	280	278
100	175	145	102	210	4-18	654	582	382	280	278
125	200	175	117	234	8-18	723	636	436	325	278
150	225	200	130	247		736			325	278
200	280	255	172	287		763			325	278	70
250	335	310	197	327	12-18	1008	853	615	410	376	70
300	395	362	227	351	12-23	1034			410	376	80
350	445	412	252	376	12-23	1059			410	376	80
400	495	462	296	432	16-23	1238	1007	720	495	376	100
450	550	518	321	459		1266			495	376
500	600	568	346	484		1291			495	376
600	705	755	480	565	20-25	1486	1109	796		180	150
700	810	860	530	615	24-25	1539				180	150
800	920	975	595	675	24-30	1596				180	200
900	1020	1075	685	770	24-30	1661	1124			180	200
1000	1120	1175	735	810	28-30	1711	1124			180	200
